آموزش حرفه ای لوله کشی ساختمان (قسمت ۱)

روش گام به گام رسم لوله کشی آب سرد و گرم :
پلان مورد استفاده باید بدون اندازه گذاری و بدون تزیینات معماری و بدون در باشد.

– خطوط لوله باید مستقیم و موازی دیوارها باشد.

– نقشه لوله کشی آب باید با نقشه های برق و سازه و فاضلاب مطابقت داده شود تا تداخل نداشته باشند.

– پلان طبقه اول یک ساختمان سه طبقه در زیر آورده شده است :
مطلوبست رسم پلان لوله کشی آب سرد و گرم طبقه اول این ساختمان سه طبقه (پیلوت ،طبقه اول، طبقه دوم)

۱- تعیین محل رایزرها :
در داکت یا داخل دیوار قرار می گیرند.باید سعی شود کوتاهترین فاصله را تا مصرف کننده داشته باشند ضمنا لوله آب نبایداز اتاقک برق و آسانسور و دودکش عبور کند. قطر دایره مربوط به رایزر را در پلان با مقیاس ۱/۱۰۰ ۰/۵۰ در نظر بگیرید.

۲- تعیین محل شیرهای مصرف :
شیرهای مصرف را می توانید بصورت دایره توپر به قطر ۰/۰۲ رسم نمایید یا بصورت دو خط متقاطع عمود بر هم (مانند شکل روبرو)

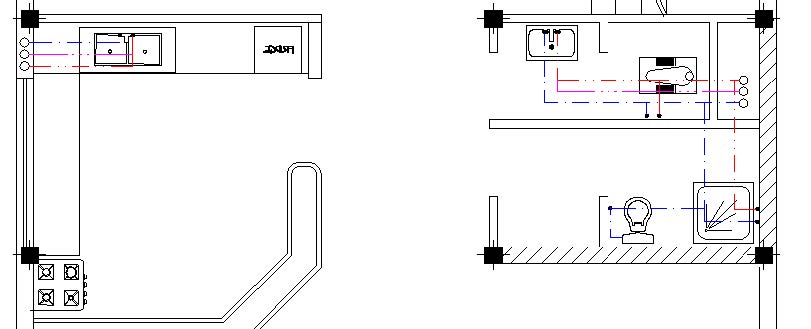

۳- لوله کشی آب سرد – CW :
با خط و نقطه رسم می شود. با دستور LTS مقیاس خط را متناسب با مقیاس نقشه تنظیم نمایید. دقت نمایید کوتاهترین مسیر ممکن را (برای صرفه جویی در مصرف لوله) در نظر بگیرید.

۴- لوله کشی آب گرم رفت DHWS :

با خط و دو نقطه رسم می شود.

۵- لوله کشی آب گرم برگشتی DHWR :
با خط و سه نقطه رسم می شود. این لوله باید به لوله آب گرم رفت در نزدیکی محل مصرف وصل باشد. علت استفاده از این لوله اینست که آب در لوله های آب گرم در صورت عدم برداشت، بمرور سرد نگردد. لازم به ذکر است که در ساختمانهایی که هر طبقه برای خود دستگاه آبگرمکن دیواری یا پکیج دارد استفاده از این لوله لزومی ندارد.

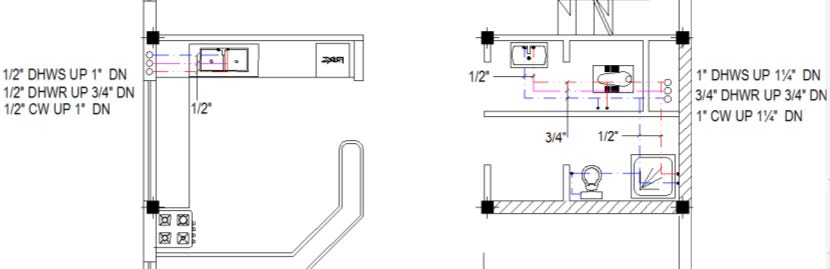

۶- نوشتن قطر رایزرها:

– هرچه تعداد مصرف کننده زیاد باشد قطر رایزر بزرگتر است. UP به مفهوم اینست که لوله بالا می رود. DN به مفهوم اینست که لوله پایین می آید. در این طبقه رایزرها هم بطرف پایین (پیلوت) و هم به طبقه بالا (طبقه دوم) امتداد می یابند.مسلما هر چقدر به طبقات بالاتر برویم از قطر رایزرها کم می شود.

۷- نوشتن قطر لوله های آب :
مسلما قطر لوله های فرعی و انشعابی باید کمتر از لوله های اصلی و رایزرها باشد.
